鋼柱底板與錨栓設計檢核

Base Plate and Anchor Bolt Design Check Module

英制 (kip, in, ksi) MKS 制 (tf, m, cm, kgf/cm²)

外力加載

請輸入所有需要檢核的荷載組合。程式將自動找出各檢核項目的最不利情況。
(壓力為負值, 拉力為正值)

#	P_u (kips)	M_ux (kip-in)	M_uy (kip-in)	V_ux (kips)	V_uy (kips)	T_z (kip-in)	操作

Excel檔批次加入外力

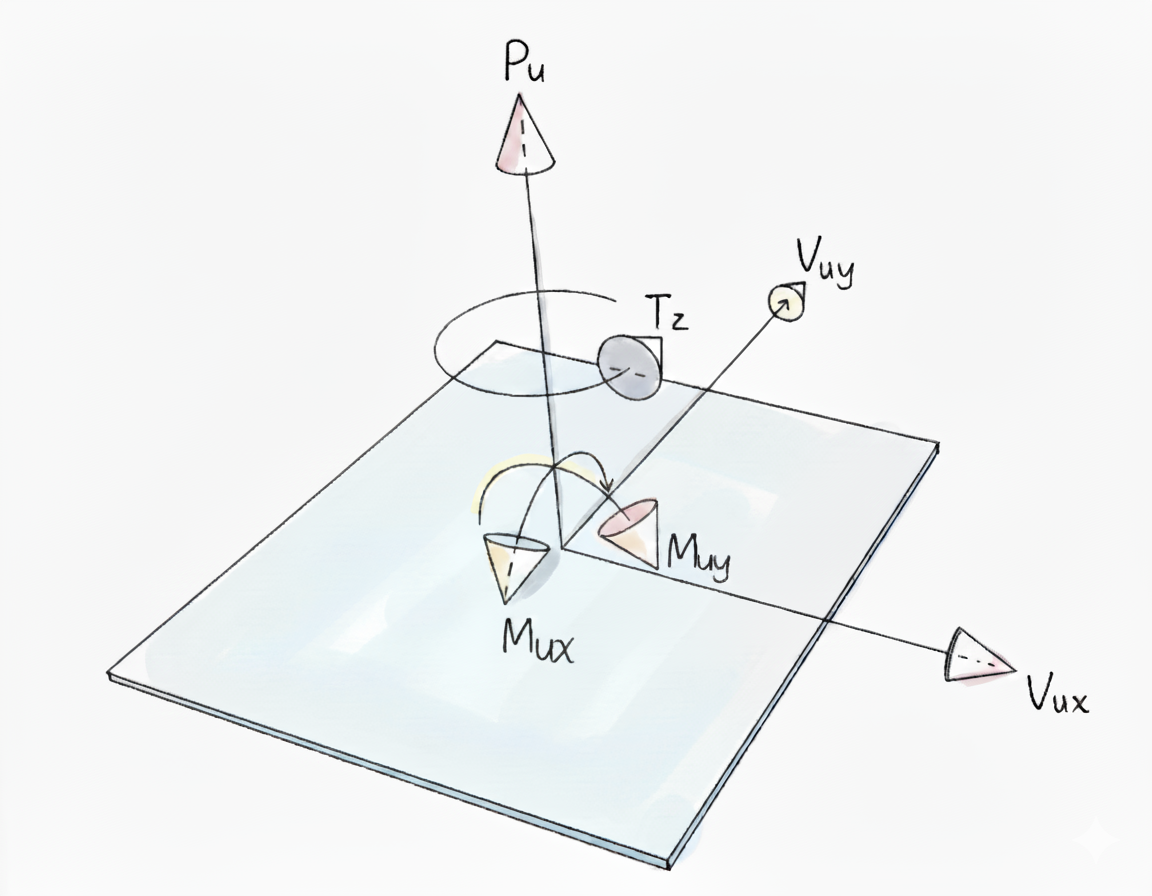

外力加載方向示意圖

外力加載方向示意圖

材料性質

鋼材 (Steel)

基礎版降伏強度 F_y (ksi):

錨栓降伏強度 F_ya (ksi):

錨栓極限強度 F_uta (ksi):

鋼材彈性模數 E_s (ksi):

混凝土 (Concrete)

輕質混凝土:

是否

混凝土單位重 w_c (lb/ft³):

輕質混凝土修正係數 λ_a:

混凝土抗壓強度 f'_c (psi):

混凝土彈性模數 E_c (ksi):

幾何尺寸

鋼柱斷面

斷面類型:

柱深 d (in):

翼板寬 b_f (in):

翼板厚 t_f (in):

腹板厚 t_w (in):

管深 H (in):

管寬 B (in):

管壁厚 t (in):

外徑 D (in):

管壁厚 t (in):

基礎版 (Base Plate)

基礎版形狀:

版長 N (in):

版寬 B (in):

版厚 t_p (in):

X向偏心 e_x (in):

Y向偏心 e_y (in):

是否有開孔:

是否

混凝土墩柱 (Pedestal)

墩柱形狀:

墩柱長 N_ped (in):

墩柱寬 B_ped (in):

墩柱厚/高 h_ped (in):

縱向鋼筋尺寸:

即時幾何預覽

錨栓佈置與參數

錨栓安裝方式:

錨栓直徑 d_a (in):

有效埋深 h_ef (in):

錨栓類型:

錨栓頭承壓面積 A_brg (in²):

每英吋螺紋數 (TPI):

佈置模式:

X向邊距 (in):

Y向邊距 (in):

X向插入錨栓數:

Y向插入錨栓數:

錨栓總數:

佈置半徑 (in):

起始角度 (°):

請輸入各錨栓的 (X, Y) 座標。

#	X (in)	Y (in)	操作

錨栓檢核參數 (ACI 318)

混凝土開裂假設:

是否

有無設置輔助鋼筋:

有無
